Наружные решетки вентиляции

В состав оборудования системы вентиляции здания входят так называемые консольные изделия — наружные и внутренние решетки вентиляции. Их основная задача состоит в предотвращении попадания в шахту посторонних предметов, животных и птиц, листьев, льда и снега. Этот элемент далеко не так прост, как может показаться неспециалисту. Для чего нужны вентиляционные решетки снаружи здания, как их выбрать по типу и исполнению, рассказываем в этой статье.

Назначение и места установки наружных решеток вентиляции

Наружные решетки вентиляции размещаются в нескольких точках сооружения и выполняют ряд функций:

• защитная и заградительная — от посторонних предметов, птиц и животных, мусора и осадков;
• регулирующая — некоторые виды решеток и кассет могут ограничивать интенсивность воздушного потока и задавать определенное направление;
• эстетическая — на вентилируемых фасадах всегда есть отдушины и проемы, которые без решеток выглядели бы как провалы;
• противопожарная — в зависимости от модели решетки могут предотвратить распространение пламени за счет ограничения тяги внутри вентканала или фасадной системы.

Исходя из особенностей конструкции и назначения места установки решеток вентиляции:

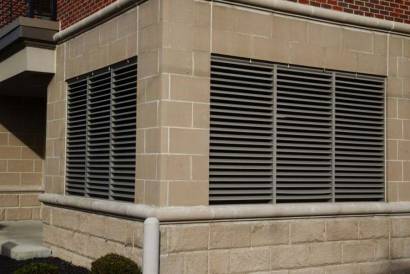

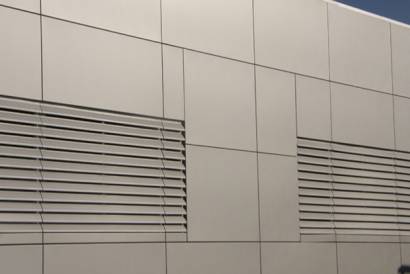

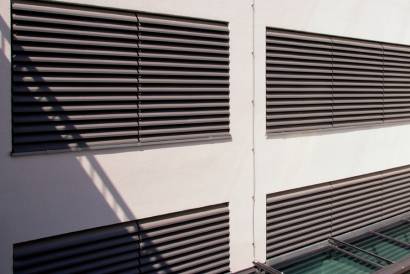

• выходы вентшахт и каналов на фасадах зданий с навесными и вентилируемыми системами;

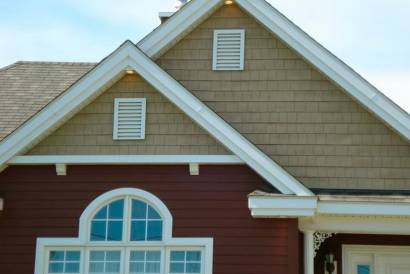

• вентиляционные окна на фронтонах частных домов с чердаком и мансардой;
• технологические окна шахт с центральными системами кондиционирования в высотных зданиях;

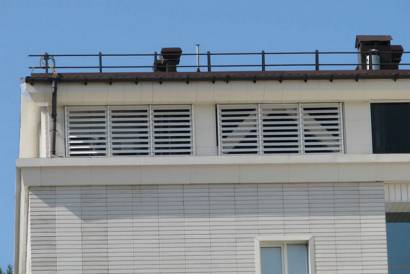

• оголовки вентшахт на кровле, внутри технического этажа, на технологических балконах.

Места таких проемов определяются проектом здания. Размеры вентиляционных выходов должны быть рассчитаны в соответствии с СП 60.13330.2016 и СНиП 41-01-2003, так как от этого показателя зависит эффективность воздухообмена и пожарная безопасность здания.

Разновидности наружных решеток вентиляции

Основные разновидности решеток:

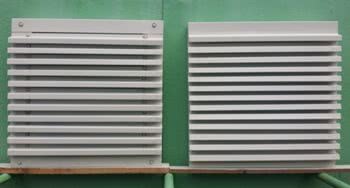

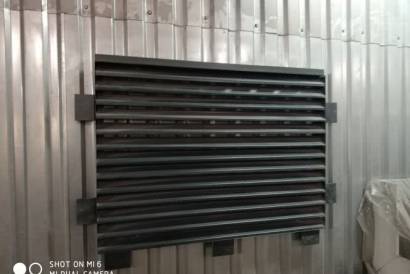

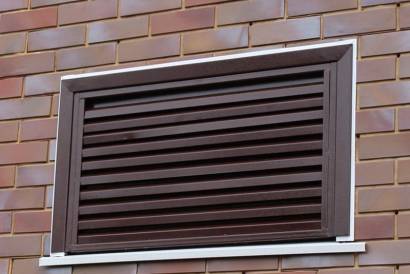

• нерегулируемые жалюзийные — имеют горизонтальные лопасти, рассекающие воздушный поток и перекрывающие проем;
• нерегулируемые с перфорацией — в отличие от жалюзийных с характерным рельефом лопастей, изготавливаются из листового металла методом выштамповки отверстий различной формы;
• регулируемые — горизонтальные лопасти жалюзи могут менять угол для изменения интенсивности и перекрытия воздушного потока;
• инерционные — лопасти жалюзи поднимаются при движении воздуха в определенном направлении и опускаются, перекрывая проем при отсутствии потока;
• кассетные — имеют неподвижные жалюзи или штампованные отверстия, позади которых может располагаться система клапанов, полотно воздушного фильтра или инерционный механизм перекрытия.

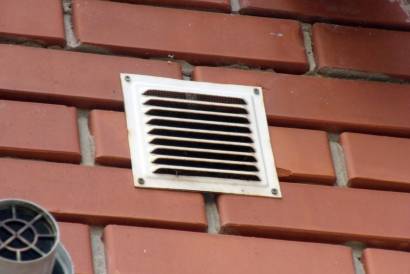

При выборе решеток по типу и размеру следует учитывать, что они должны надежно крепиться к фасадной конструкции. Поток воздуха в проеме может быть весьма интенсивным, поэтому решетку следует устанавливать в составе кассеты с металлическим каркасом, интегрированным в фасадную систему. Простые модели решеток для частных домов, оголовков вентшахт и каналов небольшой интенсивности крепятся непосредственно к капитальной конструкции, краю проема или стене.

Какие параметры учитываются при выборе наружных вентиляционных решеток

Критерии для выбора можно разделить на две группы — по особенностям системы вентиляции и типам самих решеток. Рассматриваем варианты с разных точек зрения.

Фиксированные жалюзийного типа подходят почти для всех случаев, когда в системе не предусмотрено появление эффекта обратной тяги. За счет наклона лопастей вниз хорошо защищают проем от попадания мусора и осадков, не создают условий для посадки птиц.

Регулируемые жалюзийные решетки используются в случаях, когда система вентиляции имеет либо сложную конфигурацию, либо систему управления потоками. За счет перекрытия решеток можно добиться изменения режима воздухообмена. Механизм управления может быть механическим или электромеханическим, дистанционным, автоматическим.

Инерционные решетки применяются в системах вентиляции с приточно-вытяжной схемой и механическим побуждением. Их задача — вовремя перекрыть поток при обратной тяге, держать проем закрытым при отсутствии потока на вытяжку и вытеснение. Решение подходит и для частных домов, если жалюзи достаточно чувствительны к слабому потоку.

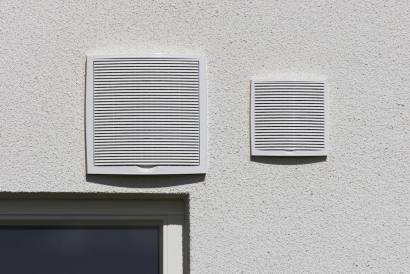

Перфорированные плоские решетки с отверстиями могут перекрывать проемы с потоком малой интенсивности. Они хорошо вписываются в плоские элементы фасадных систем, но при возникновении тяги или при сильном ветре отверстия могут сыграть роль резонаторов — появится свистящий или воющий звук. Эффект можно смягчить, если установить в кассету простой фильтр из нетканого полотна, но он может ограничивать переток воздуха. Плотность и размеры отверстий следует соотнести с размерами проема и интенсивностью тяги.

Особенности изготовления и преимущества

Наружные вентиляционные решетки изготавливаются из листовой оцинкованной стали или алюминия. Стальные могут быть тяжелее, но они служат дольше, кроме того, их проще подобрать по цвету и конфигурации. Преимущества вентиляционных решеток, предлагаемых нашим предприятием:

• большой выбор кассетных решений, плоских и жалюзийных изделий;
• собственное производство позволяет изготовить партию по стандартным размерам или по чертежам заказчика;
• оцинкованная сталь с порошковым защитным покрытием не ржавеет, ее не повреждают мелкие предметы и когти птиц;
• цвет решеток можно подобрать по каталогу RAL к любой фасадной системе и отделочному материалу.

Мы используем современные линии лазерного кроя и листогибы высокой точности, соединяем монтажные элементы точечной сваркой — это дает эффект высокого качества продукции. У нас можно заказать изготовление партии решеток для новостройки или реконструкции фасада с короткими сроками исполнения и доставкой. Уточнить подробности вы можете у наших специалистов.
